| 單相永磁交流發電機模型 |
| Permanent Magnet Alternator model |
| 在交流發電機原理課件在介紹了交流發電機的工作原理，但那樣簡單的原理模型發電效率很低，在該原理模型中，旋轉的線圈是空心的，所在空間是空氣，磁阻極大，導致空間磁通密度很低。大家都知道，運動導線的動生電動勢取決于單位時間掃描的磁通量，當導線長度與運動速度一定時，動生電動勢與掃描空間的磁通密度成正比。采用增加磁場磁勢的方法效果非常有限，簡單的方法是把空間變成高磁導率的材料，也就是建立一個高磁導率的轉子鐵芯，把線圈纏繞在轉子鐵芯上。轉子與定子磁極間留很窄的氣隙，這樣整條磁路的磁阻大大減小，通過轉子鐵芯的磁通密度成百倍提高。在圖1中表示了發電機模型的磁路。 |

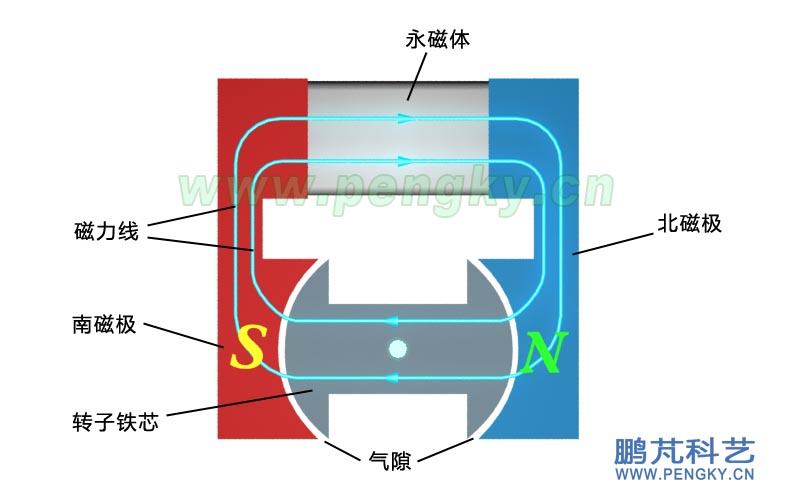

圖1--發電機模型的磁路 |
| 下面介紹一個實用的發電機模型，采用以上介紹的磁路，轉子采用高磁導率材料制成，由于通過轉子的磁通是不停翻轉變化的，為防止產生渦流增加損耗，轉子鐵芯采用高磁導率的硅鋼片疊成，見圖2左圖。 |

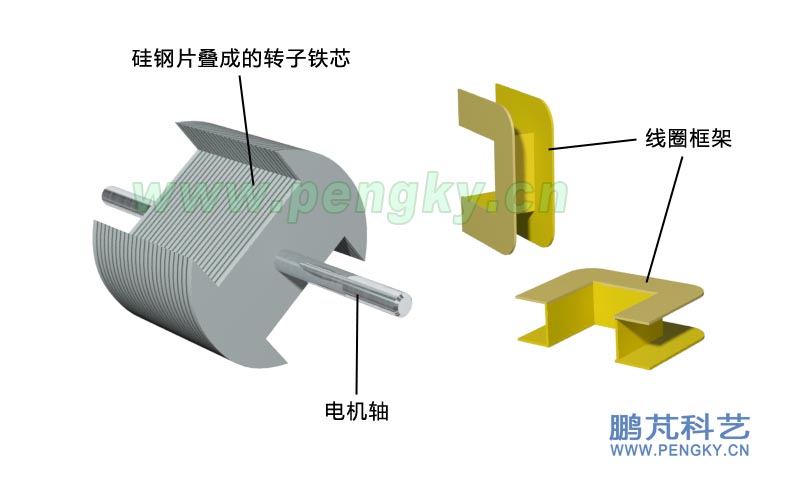

圖2--轉子鐵芯與線圈框架 |

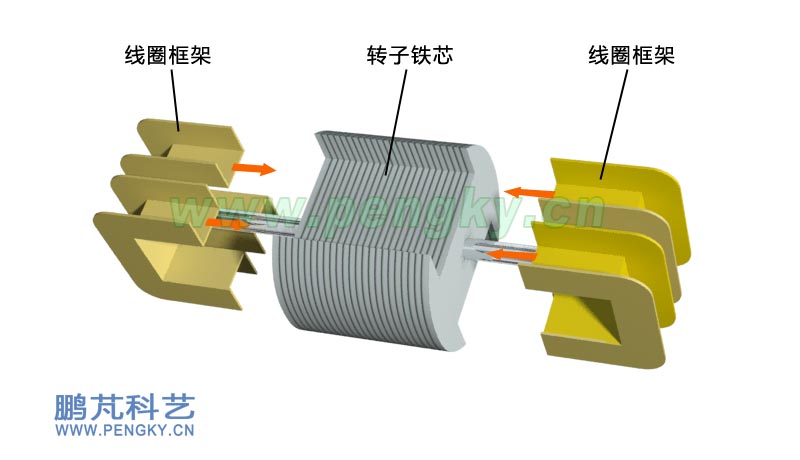

| 轉子的線圈是繞在轉子鐵芯上的，為了方便繞制與加強絕緣，在轉子鐵芯上裝有線圈框架，線圈框架用絕緣材料制成，見圖2右圖。線圈框架共4個，把框架從鐵芯軸向的兩邊插入轉子鐵芯，見圖3，紅色箭頭表示插入方向。 |
圖2--轉子鐵芯與線圈框架 |
| 轉子線圈用漆包線繞制，整齊的繞在線圈框架內，兩個線圈圈數一樣，繞向相同，把兩個線圈相連接成一個線圈，把線圈兩個引出端連接到兩個滑環上，滑環裝置（集電環）采用兩個光滑的黃銅環，通過絕緣套筒安裝在轉軸上，見圖4。 |

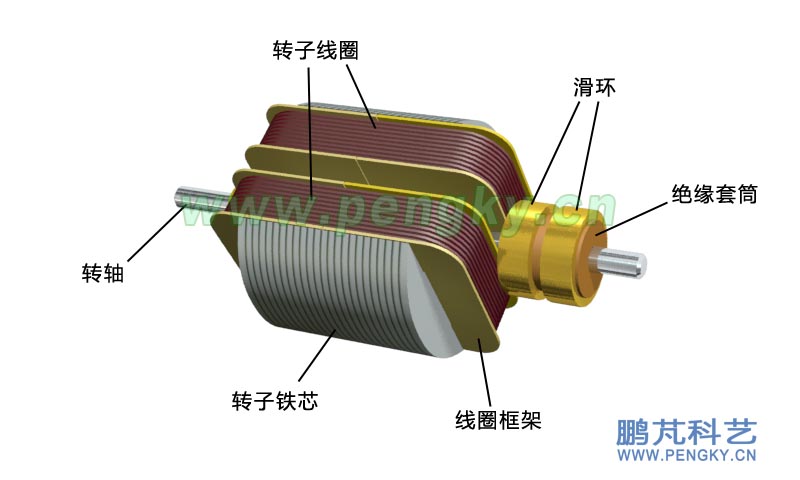

圖4--繞好線圈的轉子 |
| 轉子通過軸承支架安裝在底座上，在轉子一端安裝皮帶輪，外來動力通過皮帶輪帶動發電機轉子旋轉。在底座上安裝兩個電刷，電刷用黃銅片制成，電刷依靠彈性緊靠滑環，保證接觸良好，見圖5。 |

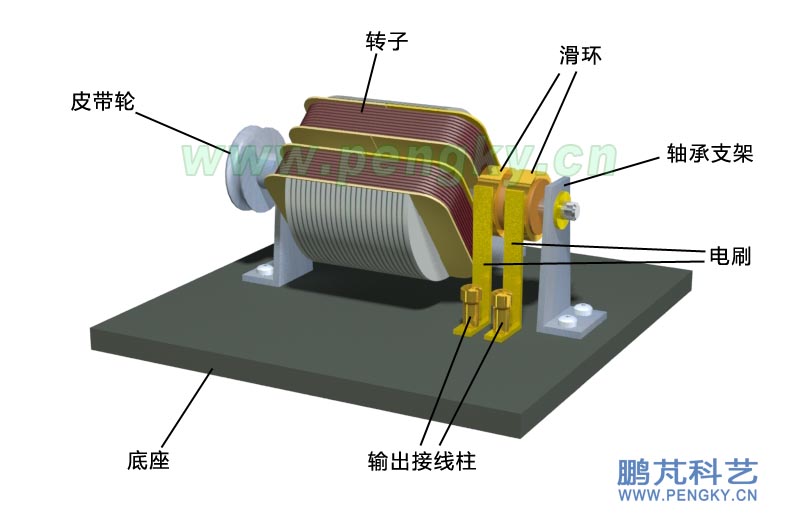

圖5--發電機轉子安裝在底座上 |
| 發電機模型的磁場由永磁體產生，可選用磁性能最好的永磁體材料釹鐵硼，也可選用其他強磁體，在永磁體兩極機緊貼著兩個定子磁極，磁極用導磁良好的鐵質材料制成，見圖6。 |

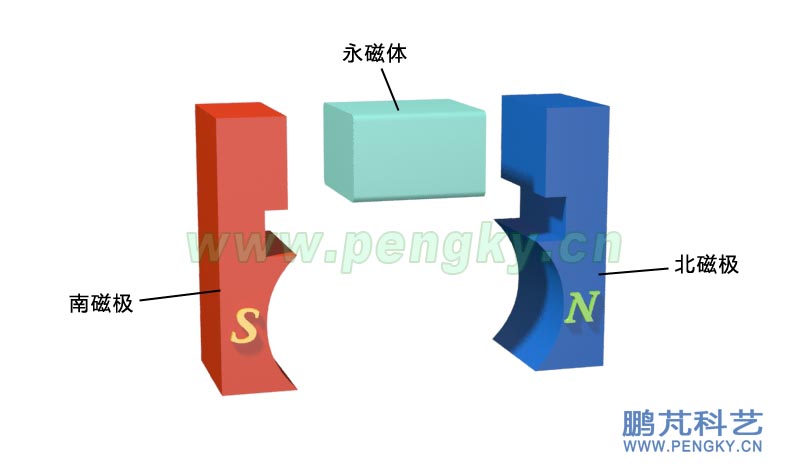

圖6--永磁體磁極 |
| 定子磁極通過磁極支架安裝在底座上，見圖7。 |

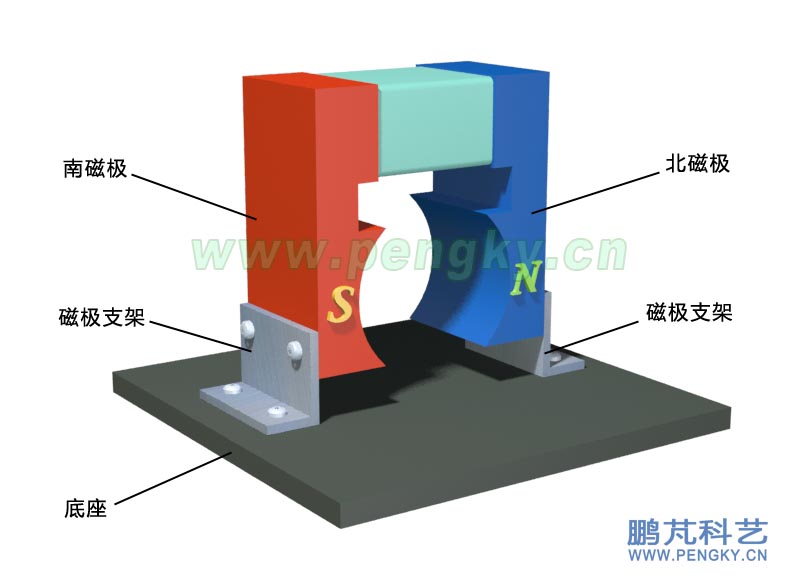

圖7--安裝永磁定子 |
| 把定子磁極與轉子一同安裝在底座上，見圖8，并且把電燈泡連接到電刷的接線柱上，永磁發電機模型就組裝完畢了。 |

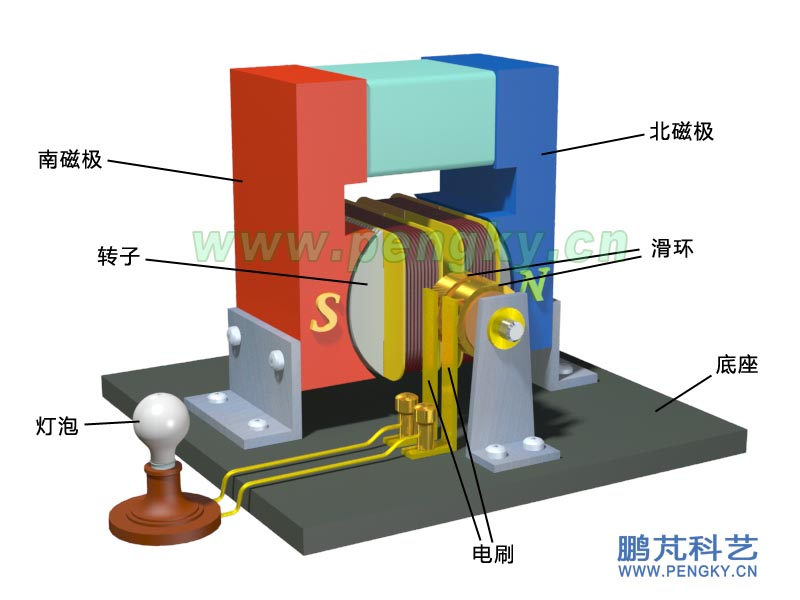

圖8--單相永磁交流發電機模型 |
| 下面請觀看這個發電機模型的動畫，為演示清晰，發電機旋轉速度很慢。動畫格式 .mp4；分辨率800×600。 |
|
| 單相永磁交流發電機模型動畫 |
 |
| 在科普與教學中用于演示的最常用發電機模型，通常是采用這種結構的永磁發電機。 |
| |
